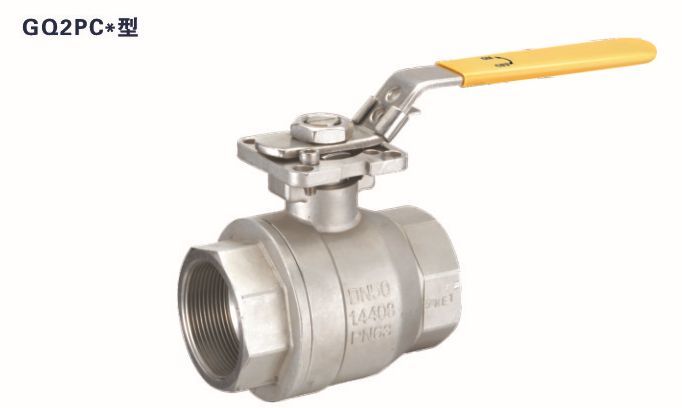

二片式高平臺螺紋球閥螺紋

球閥是一種結構簡單、操作方便、性能可靠的閥門，主要由閥體、球體和傳動機構組成。球體繞閥體中心軸線旋轉，實現啟閉或調節管道中的介質流量。球閥具有體積小、重量輕、啟閉迅速、流阻小等優點，廣泛應用于石油化工、電力、冶金、水處理等各個領域。

郵箱

smkvalve@126.com

聯系方式

0592-6367928

產品詢價

PDF文件下載

如果您對我們的產品感興趣的話, 請聯系我們

產品分類

關鍵詞：

產品詳細

二片式高平臺螺紋球閥螺紋

序號	零件名稱	材質
1	閥體	CF8M	CF8	WCB
2	閥蓋	CF8M	CF8	WCB
3	球體	316	304
4	閥座	PTFE PPL
5	閥桿	316	304	2Cr13
6	防靜電裝置	304
7	止推墊片	PTFE
8	填料	PTFE
9	過度墊片	增強聚四氟烯、柔性石墨
10	填料壓環	304
11	蝶簧	304
12	螺母t	304
13	防松蓋	304
14	彈墊	304
15	螺栓螺母	304
16	手柄螺母	304
17	限位片	塑料
18	手柄	304
19	手柄套	304
20	定位螺栓	304
21	鎖緊螺絲	CF8
22	密封墊圈	PTFE

主要零件及材質

產品特征:

公稱壓力：1000WOG (Class 400), PN64 2000WOG (Class 800), PN130
適用溫度范圍：-20~232℃~350℃
適用介質：水、油、氣及某些腐蝕性液體(W.O.G).
紋類型：G • NPT.BSPT.BSPDIN259/2999

SIZE	Φd	L	H	H1	A	W	T	ΦE1	ΦE2	G	ΦU1	ΦU2	ΦDN
1/4"	10.6	64.0	42.0	72.0	9.0	135.0	32.0	36.0	42.0	9.0	6.0	6.0	NPT BSP PT DIN etc.
3/8"	12.7	64.0	42.0	72.0	9.0	135.0	32.0	36.0	42.0	9.0	6.0	6.0
1/2"	15.0	64.0	42.0	72.0	9.0	135.0	32.0	36.0	42.0	9.0	6.0	6.0
3/4"	20.0	70.4	49.0	80.0	9.0	135.0	35.0	36.0	42.0	9.0	6.0	6.0
1"	25.0	85.0	58.0	90.0	11.0	170.0	42.5	42.0	50.0	11.0	6.0	7.0
1-1/4"	32.0	94.0	63.0	95.0	11.0	170.0	47.0	42.0	50.0	11.0	6.0	7.0
1-1/2"	38.0	105.0	71.0	106.0	14.0	200.0	52.5	50.0	70.0	14.0	7.0	9.0
2"	50.0	125.0	78.0	113.0	14.0	200.0	62.5	50.0	70.0	14.0	7.0	9.0
2-1/2"	63.5	155.0	101.5	150.0	17.0	300.0	77.5	70.0	102.0	17.0	9.0	11.0
3"	76.0	173.0	109.0	159.0	17.0	300.0	86.5	70.0	102.0	17.0	9.0	11.0
