鍛鋼閘閥Forged steel gate valve

標準 standards

設計和制造 design and manufacture :API 602
檢驗和試驗 Inspection and test :API 598
承插焊尺寸 socket-weld dimension :ASME B 16.11
螺紋端尺寸 end threads dimension: ASME B 1.20.1
溫壓等級 pressure-temperature ratings :ASME B 16.34

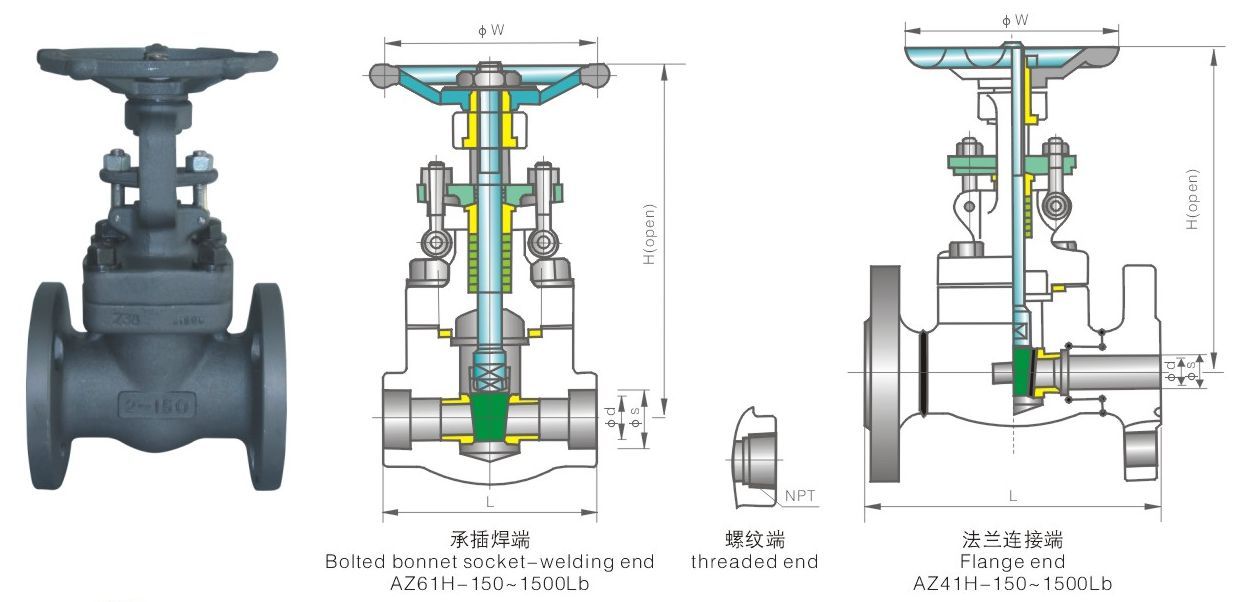

主要外形尺寸及重量main size of outside & weight

型號Model: Class150~Class1500

Class	規格Size		尺寸 dimensions (mm)						重量 weight (kg)
Class	NPS	DN	L	d	S	H	W	NPT
150~800	1/2	15	79	9.5	21.8	180	100	1/2	2
	3/4	20	92	12.7	27.1	208	100	3/4	2.5
	1	25	111	17.5	33.6	254	125	1	5
	1¼	32	120	23.8	42.6	290	160	1¼	6
	1½	40	120	28.6	48.7	330	180	1½	7
	2	50	140	36.5	61.1	372	200	2	11
900	1/2	15	111	9.5	21.8	182	100	1/2	1.5
	3/4	20	111	12.7	27.1	208	100	3/4	4.5
	1	25	120	17.5	33.8	254	125	1	6
	1¼	32	120	23.8	42.6	290	160	1¼	7
	1½	40	140	28.6	48.7	330	180	1½	11
	2	50	170	36.5	61.1	372	200	2	15
1500	1/2	15	111	9.5	21.8	182	100	1/2	4
	3/4	20	111	12.7	27.1	208	100	3/4	4
	1	25	120	17.5	33.8	254	125	1	7
	1¼	32	120	23.8	42.6	290	160	1¼	9
	1½	40	140	28.6	48.7	330	180	1½	12
	2	50	162	36.5	61.1	372	200	2	17
