平衡調節閥Balance accommodate valve

概述/Summary

本公司生產的SKKPF型平衡調節閥是一種具有特殊功能的閥門，它除具有調節閥功能外，還能實現流量定量，可以有效地解決供熱(空調)系統中存在的室溫冷熱不勻問題。由于該閥上設有幵啟度指示，開度鎖定裝賈及用于流量測定的測壓小閥，所以只要在各支路及用戶入口處裝上適當規格的平衡閥，并用專用智能儀表進行一次性調試后鎖定，將系統的總水量控制在合理范圍內，就能克服了“大流量、小溫差”的不合理現象。該產品是供熱系統中的理想產品。
The company has produced SKKPF model o f balance adjustable valve Besides adjustable function, it can realize ration of capacity, efficiently solve the problem of unequally cold and hot room temperature in heating system (air-condition), due to this valve has indicator of open degree, thereby, as long as suitable balance valve is installed on each spur track, and special intelligent instrument is will to debug once and lock the setting, the control system total capacity will be in a reasonable range to overcome the unreasonable phenomenon of large capacity" and "small temperature differential".This product is ideal in heating system.

采用標準/Adopt standard

設計標準 Design standard	GB12235-89
結構長度 Face to face	GB12221-89
配管法蘭 Tubing flange	JB/T79 — 94、GB4216
試驗與檢驗 Test and check up	GB/T13927 — 92、JB/T9092 — 99
傳動方式 Drive mode	手動、齒輪動、電動 Manual, conical gear actuator, electric

主要性能參數/Main performance parameter

公稱壓力 Nominal pressure	1.0	1.6	2.5	MPa
殼體試驗 Shell test	1.5	2.4	3.75	MPa
密封試驗 Seal test	1.1	1.76	2.75	MPa
適用介質 Suitable medium	水、蒸汽 Water, steam
工作溫度 Working temperature	-29~+350℃

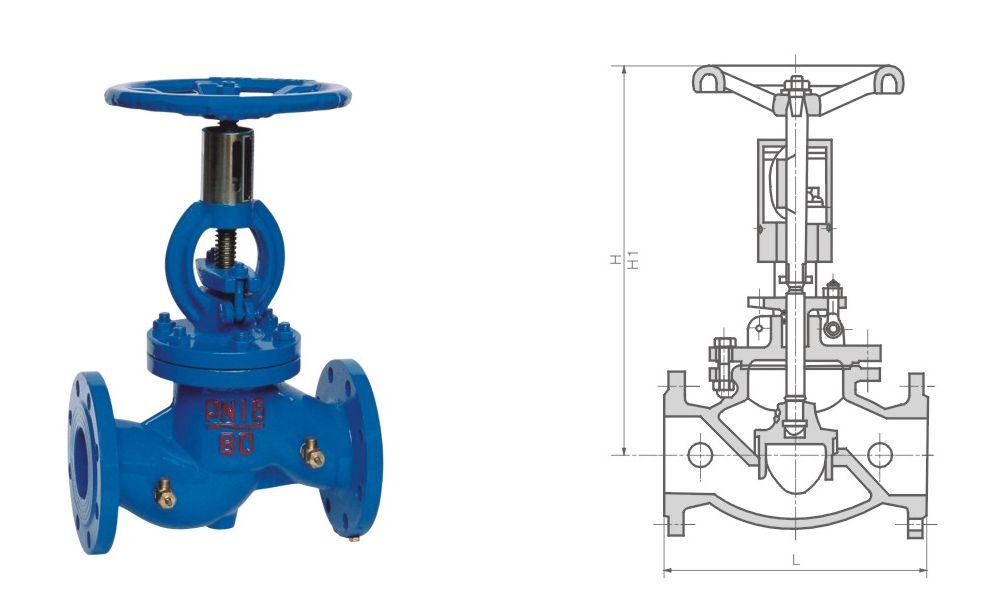

主要外形和連接尺寸/Main external and connection dimension 單位unit: mm

型號Model		SKKPF-16/25
公稱壓力PN(MPa)		1.6
公稱通徑DN(MPa)		15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	500	600
尺寸 Dimension (mm)	L	130	150	160	180	200	230	290	310	350	400	480	495	622	698	787	914	978	1295
	H	150	160	182	192	250	264	380	413	446	540	623	687	782	914	968	1037	1440	1790
	H1	160	170	197	207	270	284	410	448	506	595	688	762	867	1009	1073	1152	1440	1790
	DO	80	180	80	90	100	120	200	200	240	240	360	400	500	500	680	680
