法蘭式伸縮蝶閥

蝶閥是一種結構簡單、操作方便、性能可靠的閥門，主要由閥體、蝶板和傳動機構組成。蝶板繞閥體中心軸線旋轉，實現啟閉或調節管道中的介質流量。蝶閥具有體積小、重量輕、啟閉迅速、流阻小等優點，廣泛應用于石油化工、電力、冶金、水處理等各個領域。

郵箱

smkvalve@126.com

聯系方式

0592-6367928

產品詢價

PDF文件下載

如果您對我們的產品感興趣的話, 請聯系我們

產品分類

水力控制閥系列

蝶閥

關鍵詞：

西瑪克閥門

產品詳細

法蘭式伸縮蝶閥

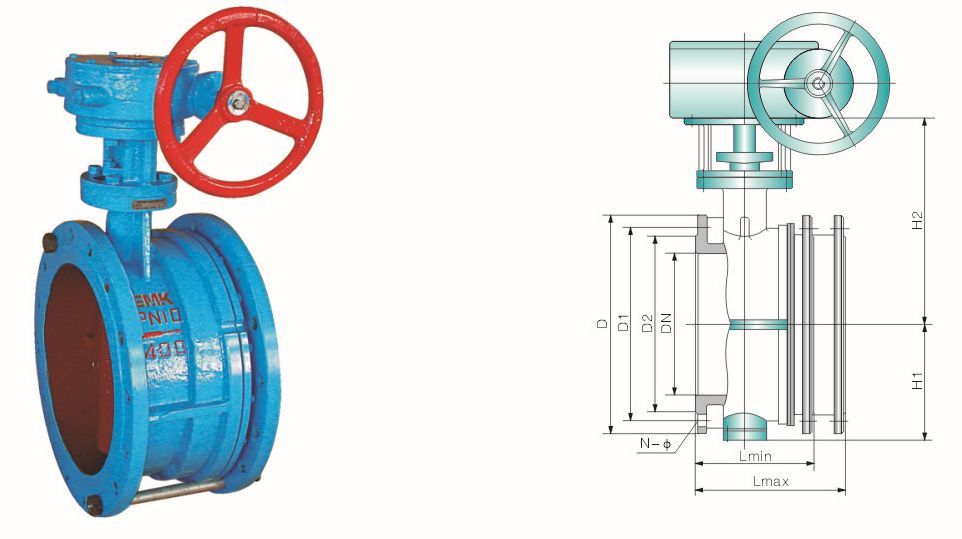

主要連接外型尺寸單位:mm

公稱通徑	1.0MPa
DN	D	D1	D2	Lmax	Lmin	H1	H2	N-Φd
100	220	180	158	216	174	110	170	8-Φ17.5
125	250	210	184	232	186	123	182	8-Φ17.5
150	285	240	212	239	194	140	210	8-Φ22
200	340	295	268	264	214	170	238	8-Φ22
250	395	350	320	296	235	195	270	12-Φ22
300	445	400	370	300	250	222	300	12-Φ22
350	505	460	430	320	270	252	330	16-Φ22
400	565	515	482	332	282	285	368	16Φ26
450	615	565	532	355	305	310	402	20-Φ26
500	670	620	585	365	315	337	438	20-Φ26
600	780	725	685	420	370	393	490	20-Φ30
700	895	840	800	446	396	450	558	24-Φ30
800	1015	950	905	476	426	515	625	24-Φ33
900	1115	1050	1005	506	456	560	685	28-Φ33
1000	1230	1160	1110	516	466	610	750	28-Φ36
1200	1455	1380	1330	560	510	725	880	32-Φ39
1400	1675	1590	1530	590	540	840	987	36-Φ42
1600	1915	1820	1750	630	585	960	1158	40-Φ48
1800	2115	2020	1950	680	630	1060	1258	44-Φ48
2000	2325	2230	2150	730	680	1165	1365	48-Φ48
