美標Y型長桿波紋管截止閥Y

波紋管閥門是一種采用波紋管作為密封元件的閥門，具有耐高溫、耐高壓、耐腐蝕等特點，廣泛應用于石油化工、電力、冶金、核能等領域，是高性能閥門的重要代表。

聯系方式

如果您對我們的產品感興趣的話, 請聯系我們

產品詳細


美標Y型長桿波紋管截止閥Y type long stem bellow globe valve ace,to ANSI

應用規范/Application specifications

  1. 設計制造Design and manufacture conform to API 602; MSS-SP-117
  2. 連接5耑尺寸Connection ends conform to:
    1. 承插口尺寸按Scoket welded ends conform to ANSI B16.11;JB/T1751
    2. 螺紋端尺寸按Screw ends conform to ANSI B1.20.1 ;JB/T7306
    3. 對焊端尺寸按Butt-welded ends conform to ANSI B16.25;JB/T12224
    4. 法蘭端尺寸按Flanged ends conform to ANSI B16.5;JB79
  1. 閥門檢查和試驗Test and inspection conform to: API 598
  2. 結構特征Structure features:
    螺栓連接閥蓋（B.B)和明桿支架（OS& Y）
    Bolted bonnet, outside screw and yoke 或焊接閥蓋(W.B)和明桿支架(OS&Y）
    Welded bonnet, outside screw and yoke
  3. 材料按Materials conform to ANSI/ASTM的規定.
  4. 主體材料Main materials:
    A105； 304(L)； 316(L)； F347； F321.
  5. 波紋管材料Bellow materials: 304、321、316、Inconel 625、 HastelloyC 276、Monel等.

碳鋼溫壓等級/Carbon steel temperature-pressure rate

CL150-285 P.S.I @ 100° F CL300-740 P.S.I @ 100° F CL600-1 480 P.S.I @ 100° F CL800-1975 P.S.I @ 100° F CL1 500-3705 P.S.I @ 100° F

典型零件材料表/Main part materials list

序號NO. 零件名稱 Part name A105/F6a A105/F6aHFS A105/F6aHF F304(L)/304(L) F316(L)/316(L)
1 閥桿Body A105 A105+HF A105+HF F304(L) F316(L)
3 閥瓣Disc F6a F6a F6aHF F304(L) F316(L)
4 閥桿Stem 410 410 410 304(L) 316(L)
6 閥蓋Bonnet A105 A105 A105 F304(L) F316(L)
8 銷Pin 410 410 410 304 304
9 填料壓套Gland 410 410 410 304 316
10 活節螺栓 Gland eyebolt B7 B7 B7 B8(M) B8(M)
11 填料壓板 Gland flange A105 A105 A105 F304 F304
12 六角螺母Hex nut 2H 2H 2H 8(M) 8(M)
13 閥桿螺母Stem nut 410 410 410 410 410
14 鎖緊螺母 Locking nut 35 35 35 35 35
15 銘牌 Nameplate AL AL AL AL AL
16 手輪 Handwheel A197 A197 A197 A197 A197
17 潤滑墊片 Lubricating gasket 410 410 410 410 410
18 填料 Packing 石墨 Graphite 石墨 Graphite 石墨 Graphite 石墨 Graphite 石墨 Graphite
20 墊片Gasket 304+柔性石墨 Flexible graphite 304+柔性石墨 Flexible graphite 304+柔性石墨 Flexible graphite 316+柔性石墨 Flexible graphite 316+柔性石墨 Flexible graphite
28 波紋管Bellow F321 F321 F321 F316 F316L
29 接管 Coupling pipe A105 A105 A105 F304(L) F316(L)
31 銷Pin 304 304 304 304 316

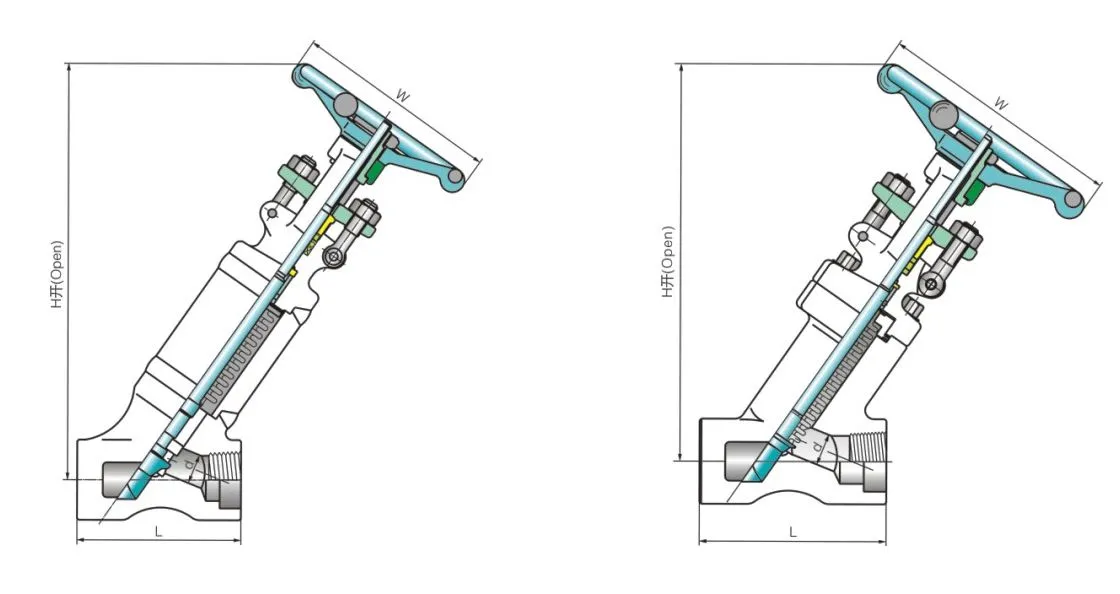

CDBWHF型(中部焊接式)

焊接連接閥蓋，縮徑和全徑，明桿支架(OS&Y)
 Welded bonnet, full port & reducing port outside screw and yoke(OS&Y)
 末端連接為纖或承插焊或?qū)?，設計按BS5352、MSS-SP-117
 Threaded,butt-welded or socket welded ends;design to BS5352. MSS-SP-117

規格Specification(NPS) R.P 1/2 3/4 1 1¼ 1½ 2 21/2 3
F.P 1/4 3/8 1/2 3/4 1 1¼ 1½ 2 2½
結構長度Face to face L 79 79 92 100 140 140 155 170
手輪直徑Handwheel diameter W 100 100 100 125 160 160 180 200
中心高度Height H 237 237 239 270 298 340 395 470
流道孔徑Flow port dimension d 7 9 13 17.5 23 30 35 46
重量Weight (Kg) 2.6 2.6 2.8 4.6 9.5 10.0 15.5 21

CDBWFF型(中部法蘭式)

螺栓連接閥蓋，縮徑和全徑，明桿支架(OS&Y)
 Bolted bonnet, full port & reducing port outside screw and yoke(OS&Y)
 末端連接為螺紋或承插焊或?qū)?，設計按BS5352、MSS-SP-117
 Threaded, butt-welded or socket welded ends;design to BS5352. MSS-SP-117

規格Specification(NPS) R.P 1/2 3/4 1 1¼ 1½ 2 21/2 3
F.P 1/4 3/8 1/2 3/4 1 1¼ 1½ 2 21/2
結構長度Face to face L 98 98 98 111 140 140 155 170
手輪直徑Handwheel diameter W 100 100 100 125 160 160 180 200
中心高度Height H 240 240 240 260 350 350 380 450
流道孔徑Flow port dimension d 7 9 13 17.5 23 30 35 46
重量Weight (Kg) 3.1 3.1 4.3 5.6 10.8 10.8 16 22
