德標拋物線波紋管調節閥

波紋管閥門是一種采用波紋管作為密封元件的閥門，具有耐高溫、耐高壓、耐腐蝕等特點，廣泛應用于石油化工、電力、冶金、核能等領域，是高性能閥門的重要代表。

聯系方式

如果您對我們的產品感興趣的話, 請聯系我們

產品詳細


德標拋物線波紋管調節閥/Parabola control valve acc.to DIN

用途/Purpose

西瑪克生產的德標拋物線調節閥適用于公稱壓力PN1.6~16MPa,工作溫度-29~350℃的石油、化工、制藥、冶金、電力行 業等各種工況要求密封嚴格的管路上，做啟閉和調節流量用。

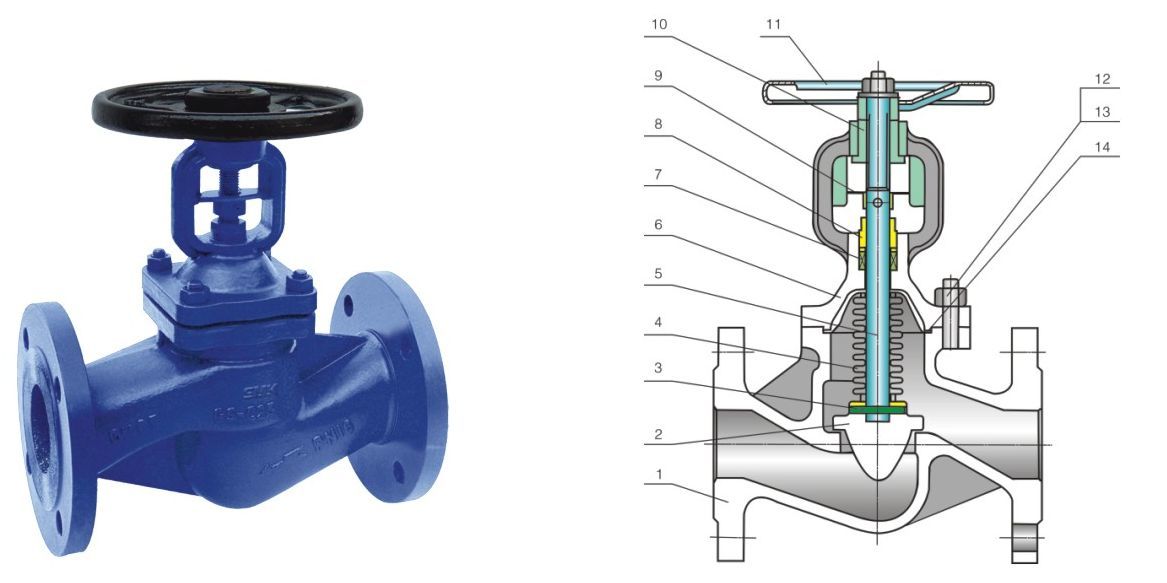

主要零部件材質/Main parts materials

序號NO. 名稱 Part name 材 質 Material
1 閥體Body GS-C25 1.7363 1.4308、1.4408、1.4306、1.4301
2 閥瓣Disc ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
3 軸銷Pin ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
4 波紋管組件 B ellow assemble 1Cr18Ni9Ti、304、316
5 閥桿Stem ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
6 閥蓋Bonnet GS-C25 1.7363 1.4308、1.4408、1.4306、1.4301
7 填料 Packing 柔性石墨 Flexible graphite、PTFE
8 填料壓蓋Gland GS-C25 1.7363 1.4308、1.4408、1.4306、1.4301
9 定位片 Guide piece 25、45、304、316
10 閥桿螺母Yoke nut 銅合金ZQA19-4
11 手輪 Handwheel WCBQT400-18
12 雙頭螺栓Bolt ASTM A193-B7、 A193-B8、 A193-B8M
13 六角螺母Nut ASTM A194-2H、 A194-8、 A194-8M
14 墊片Gasket 柔性石墨 + 不銹鋼 Flexible graphite+stainless steel、PTFE

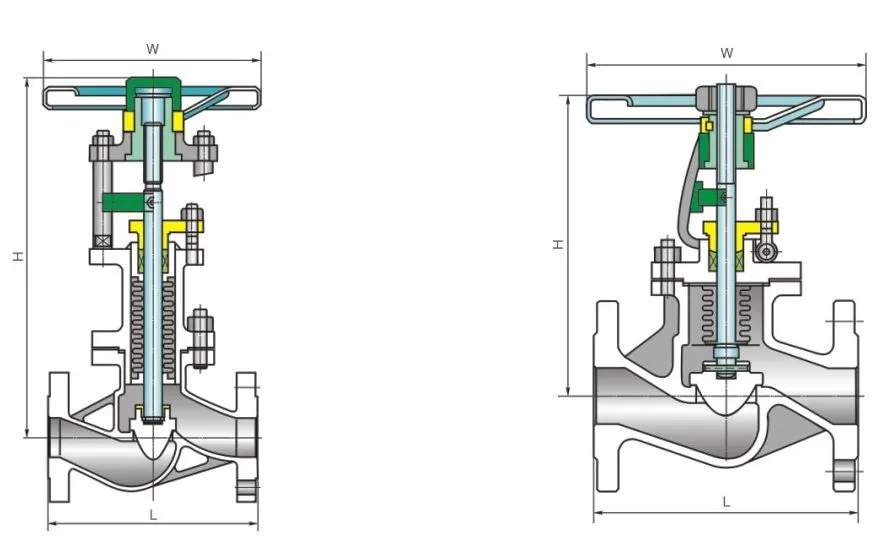

主要尺寸與重量/Main dimension and weight

型號Model DBWTV-16* DWT40H-16
壓力等級 Pressure PN16
口徑 Size 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980
H 195 200 220 225 235 250 260 265 370 400 515 550 600 630 680
W 130 130 150 180 200 220 280 300 320 350 400 500 550 600 700
重量(Kg)Weight 4 4.5 5 7 9 12.5 18 23 41 54 90 160 260 411 610
型號 Model DBWTV-25* DWT40H-25
壓力等級 Pressure PN25
口徑 Size 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980
H 195 200 220 225 235 250 260 265 370 400 515 550 600 630 680
W 130 130 150 180 200 220 280 300 320 350 400 500 550 600 700
重量(Kg)Weight 4 4.5 5 7.5 9.5 13 19 24 43 57 95 168 300 510 680
型號 Model DBWTV-40* DWT40H-40
壓力等級 Pressure PM40
口徑 Size 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980
H 195 200 220 225 235 250 260 265 370 400 515 550 600 630 680
W 130 130 150 180 200 220 280 300 320 350 400 500 550 600 700
重量(Kg) Weight 4 4.5 5 8 10 13.5 20 25 45 60 98 171 340 580 780
