WZG206 導向隔膜調節閥
如果您對我們的產品感興趣的話, 請聯系我們
產品分類
關鍵詞：
產品詳細
WZG206
導向隔膜調節閥
Electric Linear Stroke Regulating Valve
產品概述

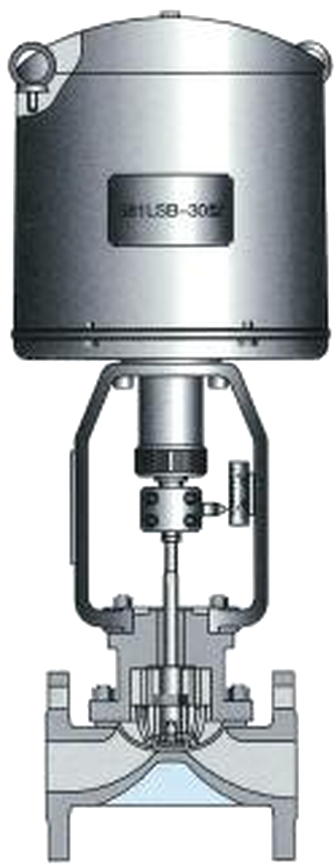

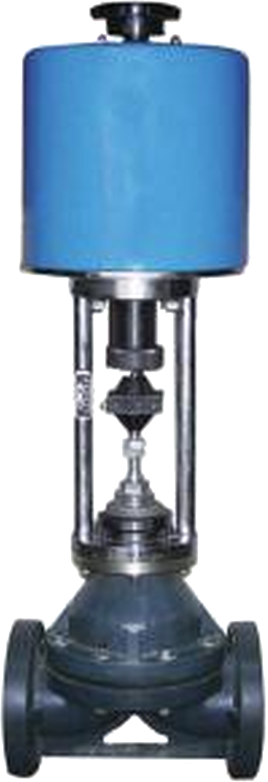

WZG206型電動隔膜調節閥采用隔膜與閥體間“山”形凸出面進行密封，無填料函，節流元件為彈性隔膜，閥體流道平滑，閥體襯里隔膜均可采用耐腐蝕材料制造，調節閥配用接收ON-OFF或4~20mADC或1~5V的直流信號進行比例動作的小型、堅固、高精度的執行機構，更適用于要求耐腐蝕、劇毒場合。
標準技術參數
閥體
型式：直通鑄造閥體
閥尺寸：DN20-200mm 3/4"~8"
額定壓力：PN10、PN16 ANSI 150
連接形式：ANSI GB JB HG JPI JIS DIN 焊接（須用戶指定）
法蘭標準：ANSI GB JB HG JPI JIS DIN
密封面型式：RF RJ FF RM法蘭連接
法蘭端面距：按GB12221-89
材料：NCB CF3CF8
內件材質：WCB 304 316 304L 316L 17-4PH
閥內組件
閥芯：隔膜軟密封(NBR、EPDM、PTFE)
Electric Linear Stroke Regulating Valve
執行機構
型式：電動執行機構
381LSA/XA-08.381LSA/XA-20.
381LSB/XB-30,381LSB-XB-50,
381LSC-65,381LSC-99,
381LSC-160
閥作用：正作用，反作用
控制動作：比例控制或ON-OFF控制
糧入信號：4-20mADC或1-5VDC須選擇輸入信號“所”時調節潤的位置（保護、全開、全關)
電源：AC220V,50Hz
輸出信號：4-20mADC(負載電阻500Ω以下)
功耗：A型50VA,B型/150VAC型220VA
保護等級：P55
出線連接：普通S型G12,防爆X型G34
環境溫度：無空間加熱器-10℃~+60℃，有空間加熱器-35℃~+60℃，防爆X型-10℃~+40℃
環境濕度：普通S型95%以下，防爆X型45-85%
隔爆等級：ExdllBT4
過載保護：A、B型任選，C型必配
手動裝置：帶手柄
附件（根據要求配置)
空間加熱器，過載保護
性能
額定Kv值：參照表1
流量熱性：線性
可調范圍：30：1
閥座泄漏率（對于額定Kv值%】
金屬密封：小于0.00001%以下(ANSIB16.104-1976VI級)
基本誤差：±1%
回差：≤1%
死區：1%

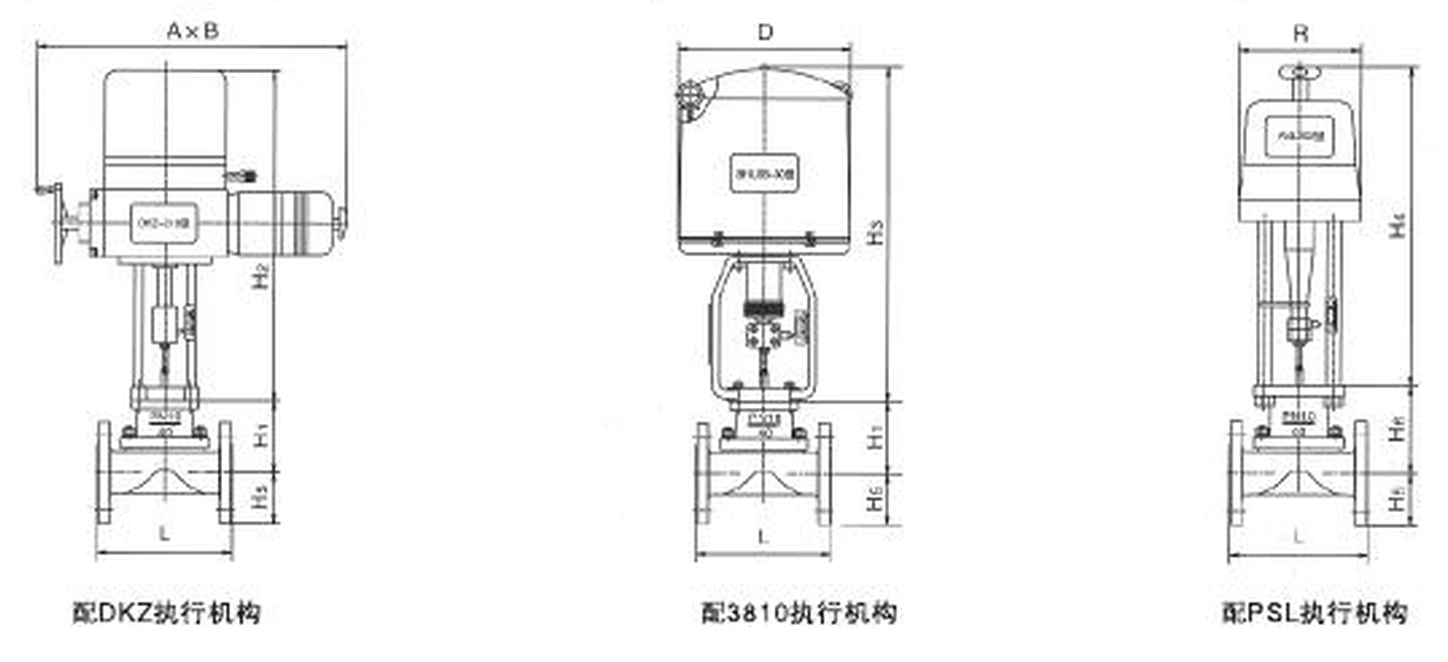

外形尺寸：參照表2
產品重量：參照表2
接線端子圖：參閱所配執行機構使用說陰書
油漆顏色：調節閥的電動執行機構和閥的表面應涂漆，不銹鋼和銅的閥可不涂滾。閥體上的箭頭及文字涂紅漆。用戶指定色彩也可。
注：
1、表中重量為配用PSL型執行機構數據。
2、閥體法蘭及法蘭端面距可按用戶指定標準制連，如：ANSI,JIS,DIN等標準。
