金屬硬密封蝶閥

蝶閥是一種結構簡單、操作方便、性能可靠的閥門，主要由閥體、蝶板和傳動機構組成。蝶板繞閥體中心軸線旋轉，實現啟閉或調節管道中的介質流量。蝶閥具有體積小、重量輕、啟閉迅速、流阻小等優點，廣泛應用于石油化工、電力、冶金、水處理等各個領域。

郵箱

smkvalve@126.com

聯系方式

0592-6367928

產品詢價

PDF文件下載

如果您對我們的產品感興趣的話, 請聯系我們

產品分類

雙向雙偏心金屬硬密封蝶閥

蝶閥系列

關鍵詞：

西瑪克閥門

產品詳細

金屬硬密封蝶閥Metal Hard Seal Butterfly Valves

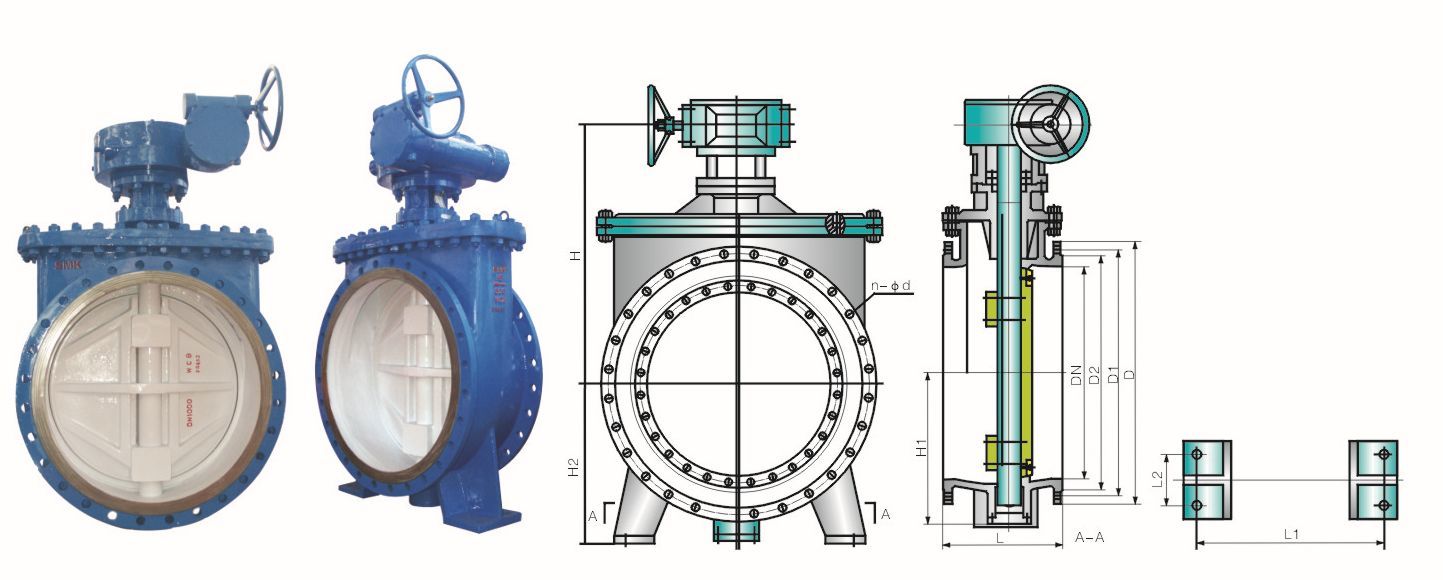

外型及連接尺寸/Contour and connection size

公稱通徑 DN(MM)	L	L1	L2	H	H1	H2	1.0MPa				1.6MPa				2.5MPa
公稱通徑 DN(MM)	L	L1	L2	H	H1	H2	D	D1	D2	n-Φd	D	D1	D2	n-Φd	D	D1	D2	n-Φd
100	229			330	130		220	180	156	8-18	220	180	156	8-18	235	190	156	8-22
125	254			340	140		250	210	184	8-18	250	210	184	8-18	270	220	184	8-26
150	267			360	160		285	240	211	8-22	285	240	211	8-22	300	250	211	8-26
200	292			410	200		340	295	266	8-22	340	295	266	12-22	360	310	274	12-26
250	330			470	230		395	350	319	12-22	405	355	319	12-26	425	370	330	12-30
300	356			550	280		445	400	370	12-22	460	410	370	12-26	485	430	389	16-30
350	381			580	300		505	460	429	16-22	520	470	429	16-26	555	490	448	16-33
400	406			630	340		565	515	480	16-26	580	525	480	16-30	620	550	503	16-36
450	432			660	360		615	565	530	20-26	640	585	548	20-30	670	600	548	20-36
500	457			740	410		670	620	582	20-26	715	650	609	20-33	730	660	609	20-36
600	508			810	470		780	725	682	20-30	840	770	720	20-36	845	770	720	20-39
700	616	600	260	880	530	530	895	840	794	24-30	910	840	794	24-36	960	875	820	24-42
800	660	790	280	990	600	600	1015	950	901	24-33	1025	950	901	24-39	1085	990	928	24-48
900	711	820	300	1050	650	650	1115	1050	1001	28-33	1125	1050	1001	28-39	1185	1090	1028	28-48
1000	811	1020	400	1110	710	720	1230	1160	1112	28-36	1255	1170	1112	28-42	1320	1210	1140	28-55
1200	960	1070	500	1280	820	860	1455	1380	1328	32-39	1485	1390	1328	32-48	1530	1420	1350	32-55
1400	1080	1230	600	1420	940	980	1675	1590	1530	36-42	1685	1590	1530	36-48	1755	1640	1560	32-60
1600	1200	1400	700	1570	1060	1090	1915	1820	1750	40-48	1930	1820	1750	40-55	1975	1860	1780	40-60
