手動、渦輪傳動對夾襯膠蝶閥

蝶閥是一種結構簡單、操作方便、性能可靠的閥門，主要由閥體、蝶板和傳動機構組成。蝶板繞閥體中心軸線旋轉，實現啟閉或調節管道中的介質流量。蝶閥具有體積小、重量輕、啟閉迅速、流阻小等優點，廣泛應用于石油化工、電力、冶金、水處理等各個領域。

聯系方式

如果您對我們的產品感興趣的話, 請聯系我們

關鍵詞：

產品詳細

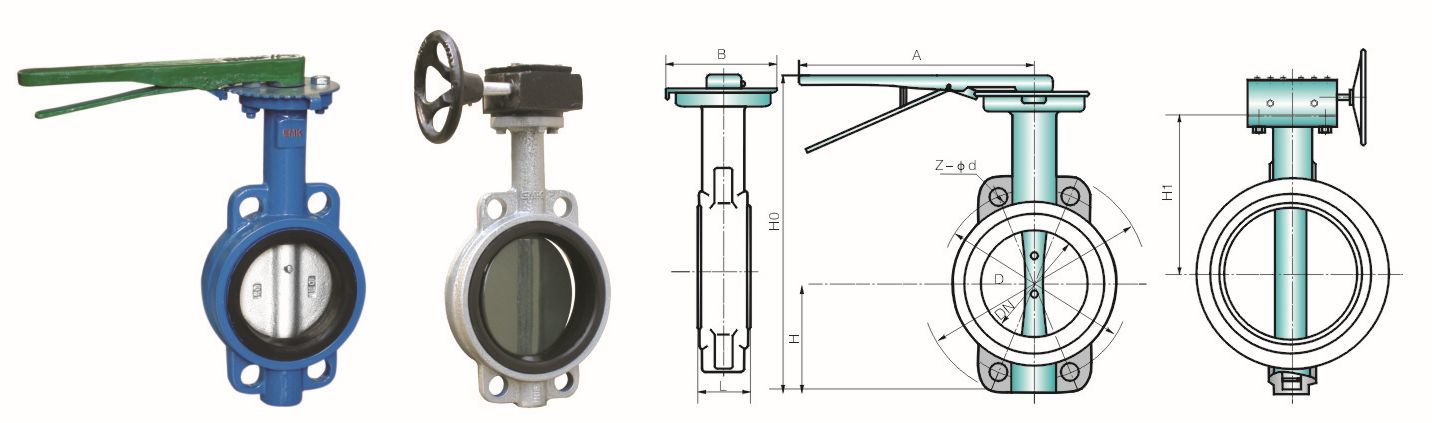

D71(X/J/F)-10、D37l(X/J/F)-(6/10/16)C、P、R、Z(BJ1(X/J/F)*、BWJl(X/J/F)-(6/10/16)C、P、R、Z)手動、渦輪傳動對夾襯膠蝶閥 Serise manual screw worm operation wafe rubber lined butterfly valve

D71(X/J/F) -10 ( BJ1(X/J/F) -10* )連接尺寸 Series connection dimensions

公稱通徑(DN) Nominal diameter L D1 D ZΦd H HO A B
25 43 85   4-14
32 43 100   4-18
40 43 110   4-18   220
50 43 125   4-18 63 235 270 65
65 46 145 165 4-18 70 250 270 65
80 46 160 185 8-18 83 275 270 65
100 52 180 200 8-18 105 316 270 65
125 56 210 220 8-18 115 340 310 65
150 56 240 285 8-22 137 376 310 65
200 60 295 340 8-22 164 472 365 90

D1(2/3)71(X/J/F)-(6/10/16)C、P、R、Z(BWJl(X/J/F)-(6/10/16)C、P、R、Z)連接尺寸 Series connection dimensions

公稱通徑(DN) Nominal diameter L D1 D Z—Φd H HO A B DO
50 43 125 165 4-18 63 306 193 125 150
65 46 145 185 4-18 70 321 193 125 150
80 46 160 200 8-18 83 346 193 125 150
100 52 180 220 8-18 105 387 193 125 150
125 56 210 250 8-18 115 411 193 125 150
150 56 240 285 8-22 137 447 193 125 150
200 60 295 340 8-22 164 572 283 165 220
250 68 350 395 12-22 206 646 283 165 220
300 78 400 445 12-22 230 738 334 175 280
350 78 460 505 16-22 248 761 334 175 280
400 102 515 565 16-26 289 877 425 210 320
450 114 565 615 20-26 320 938 425 210 320
500 127 620 670 20-26 343 993 425 210 320
600 154 725 780 20-30 413 1131 425 210 320
700 165 840 895 24-30 478 1476 620 320 400
800 190 950 1015 34-33 525 1533 620 320 400
900 203 1050 1115 28-33 585 1655 620 320 400
1000 216 1160 1230 28-36 640 1765 620 400 400
1200 254 1380 1455 32-39 755 1995 620 400 400

注：1、以上蝶閥的密封試驗壓力DN50-DN800為1.0Mpa; DN900-DN1000為0.6Mpa。
 2、以上蝶閥的連接尺寸均按1.0MPa標準制造，如用戶需要閥板襯橡膠等特殊需要，訂貨時應注明。
 Note: 1: the seal test pressure of above butterfly valve is 1.0Mpa when normal diamater is DN50-DN800 and is 0.6Mpa when normal diamater is DN900-DN1000 2: connection dimension of above butterfly valve is conform to 1.0Mpa standard; please mark if user need disc rubber lined or other special requirements
